교육용 Transistor Pattern Wafer

Gate, Source Drain 구조를 직접 관찰할 수 있는 교육용 반도체 웨이퍼

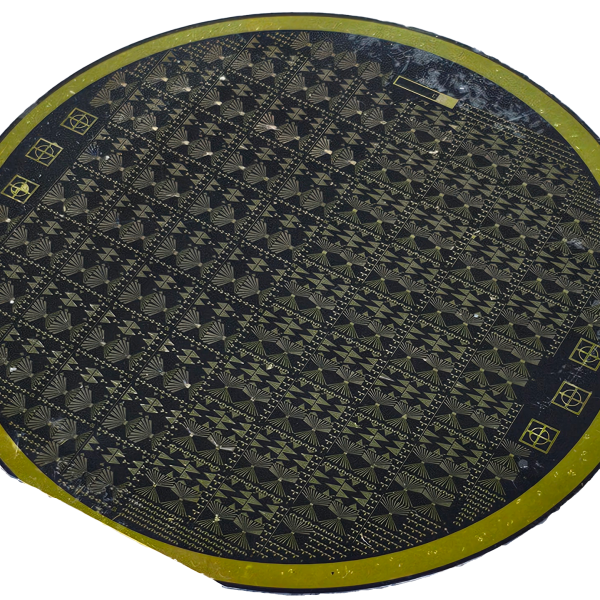

​트랜스바이오랩의 교육용 Transistor Pattern Wafer는 기본적인 트랜지스터 구조를 이해하고 관찰할 수 있도록 제작된 반도체 웨이퍼 제품입니다. 웨이퍼 표면에는 트랜지스터의 핵심 단자인 Gate, Source, Drain 구조가 패터닝되어 있어, 반도체 소자의 기본 구조와 동작 개념을 시각적으로 학습하는 데 적합합니다. MOSFET 계열 트랜지스터는 일반적으로 Gate, Drain, Source의 세 단자를 기반으로 구성되며, gate 전압을 통해 source-drain 사이의 전류 흐름을 제어하는 구조로 설명됩니다. 본 제품은 이러한 기본 구조를 교육용 샘플 형태로 구현하여 반도체 공정, 전자소자, 회로 설계, 나노·마이크로 패터닝 교육에 활용할 수 있습니다.

제품 특징

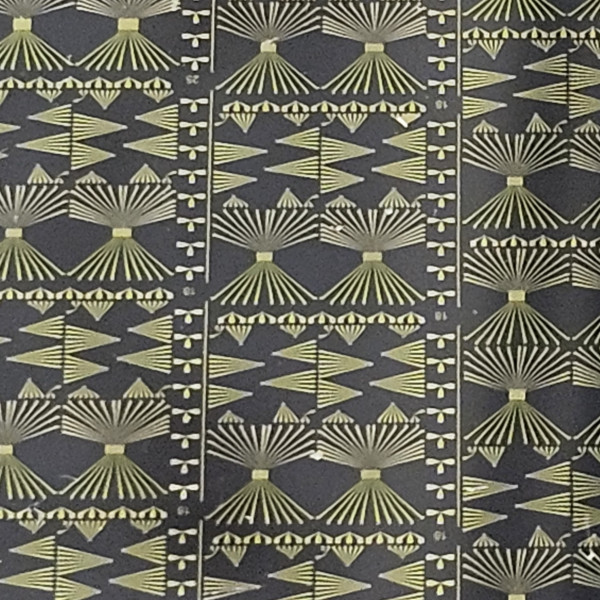

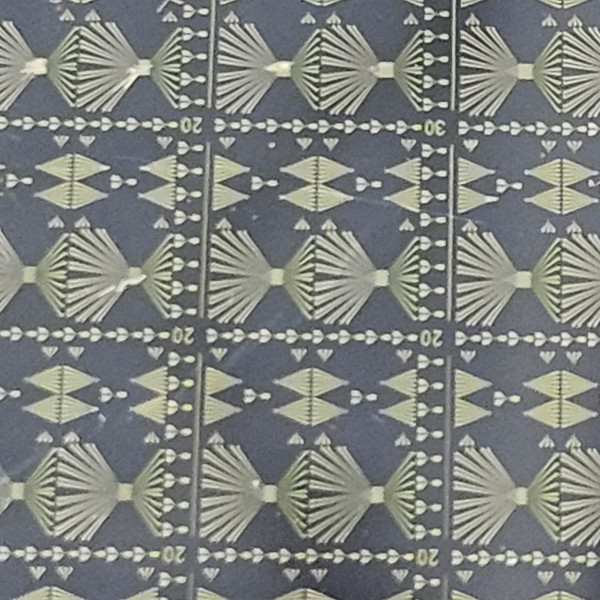

● 기본 Gate / Source / Drain 구조 패터닝

● 반도체 트랜지스터 구조 학습용 웨이퍼

● 전자공학, 반도체공정, 소자물리 교육에 적합

● 현미경 관찰 및 실습용 샘플로 활용 가능

● 연구실, 대학교, 교육기관, 기업 교육용 기념품으로 활용 가능

● 요청에 따라 디자인 및 패턴 구성 협의 가능

● 금액은 제품 사양 및 수량에 따라 별도 문의

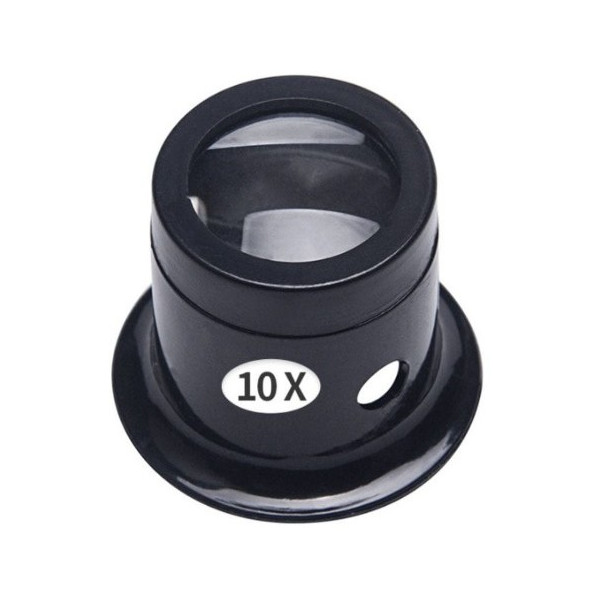

옵션 상품: 소형 현미경

교육용 Transistor Pattern Wafer는 선택 옵션으로 소형 현미경을 함께 구성할 수

해당 옵션은 웨이퍼 표면의 패턴을 확대 관찰하기 위한 용도로 제공되며, 수업·실습·전시 현장에서 간단하게 구조를 확인하는 데 유용합니다.

소형 현미경 옵션 특징

● 웨이퍼 패턴 확대 관찰 가능

● 교육·실습 현장에서 사용하기 쉬운 간단한 구성

● 별도의 대형 장비 없이 패턴 관찰 가능

● 학생 및 비전공자 대상 설명용으로 적합

● 전시용 샘플과 함께 제공 가능

가격 안내

본 제품은 패턴 구성, 웨이퍼 사양, 수량, 추가 옵션 여부에 따라 제작 조건이 달라질 수 있어 가격은 별도 문의로 안내됩니다.

견적 문의 시 아래 정보를 함께 전달해 주시면 보다 정확한 상담이 가능합니다.

필요 수량

● 웨이퍼 크기

● 원하는 패턴 디자인 또는 구조

● 각인/로고 삽입 여부

● 소형 현미경 옵션 포함 여부

● 납품 희망 일정

● 교육용 / 전시용 / 기념품용 등 사용 목적

※ 본 제품은 전기적 구동은 구현하지 않은 트랜지스터 구조 관찰용 웨이퍼입니다.

※ 웨이퍼 표면은 스크래치와 오염에 민감하므로 취급 시 주의가 필요합니다.
